一、FA49H防爆波
安全閥產品概述

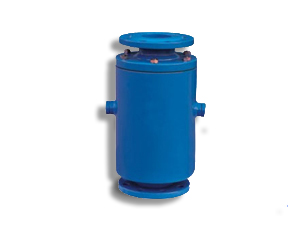

FH49H型防爆波
安全閥，是一種既能消除水錘沖擊波又能阻擋水錘沖擊波的水用安全閥。它是由許多安全閥組成的產品，所起到的功能是單一安全閥無法達到的。該閥安裝于給水工程管道的頭部，以擋波和消波的方式相結合，防止水錘沖擊波沿著管道進入系統給水工程內部，從而達到消除破壞性水錘的沖擊波，起到保護系統設施正常運行和安全防護的目的。
二、FA49H
防爆波安全閥主要技術參數和性能指標
公稱壓力：PN1.6～2.5MPa
公稱通徑：15～300
容氣腔壓力（占管道壓力百分?jǐn)?shù)） 50～70%
適用介質：無雜物的清水、污水
適用介質溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
三、FA49H防爆波安全閥主要零件材料
零件名稱 | 閥體、閥蓋 | 活塞 | 密封圈 |
主要材料 | 不銹鋼 | 鑄銅、不銹鋼 | 丁腈橡膠 |
四、FA49H防爆波安全閥主要外形尺寸
DN | 管徑 | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
L | 1.6MPa | 200 | 300 | 320 | 340 | 350 | 365 | 465 |
2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 |
DN | 管徑 | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 |
2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |
